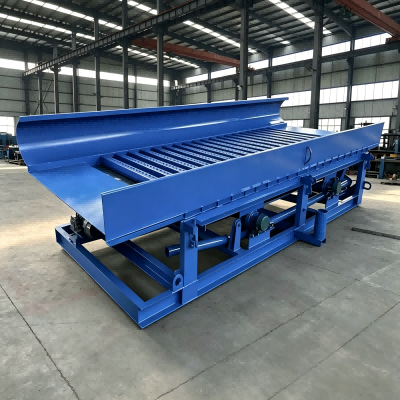

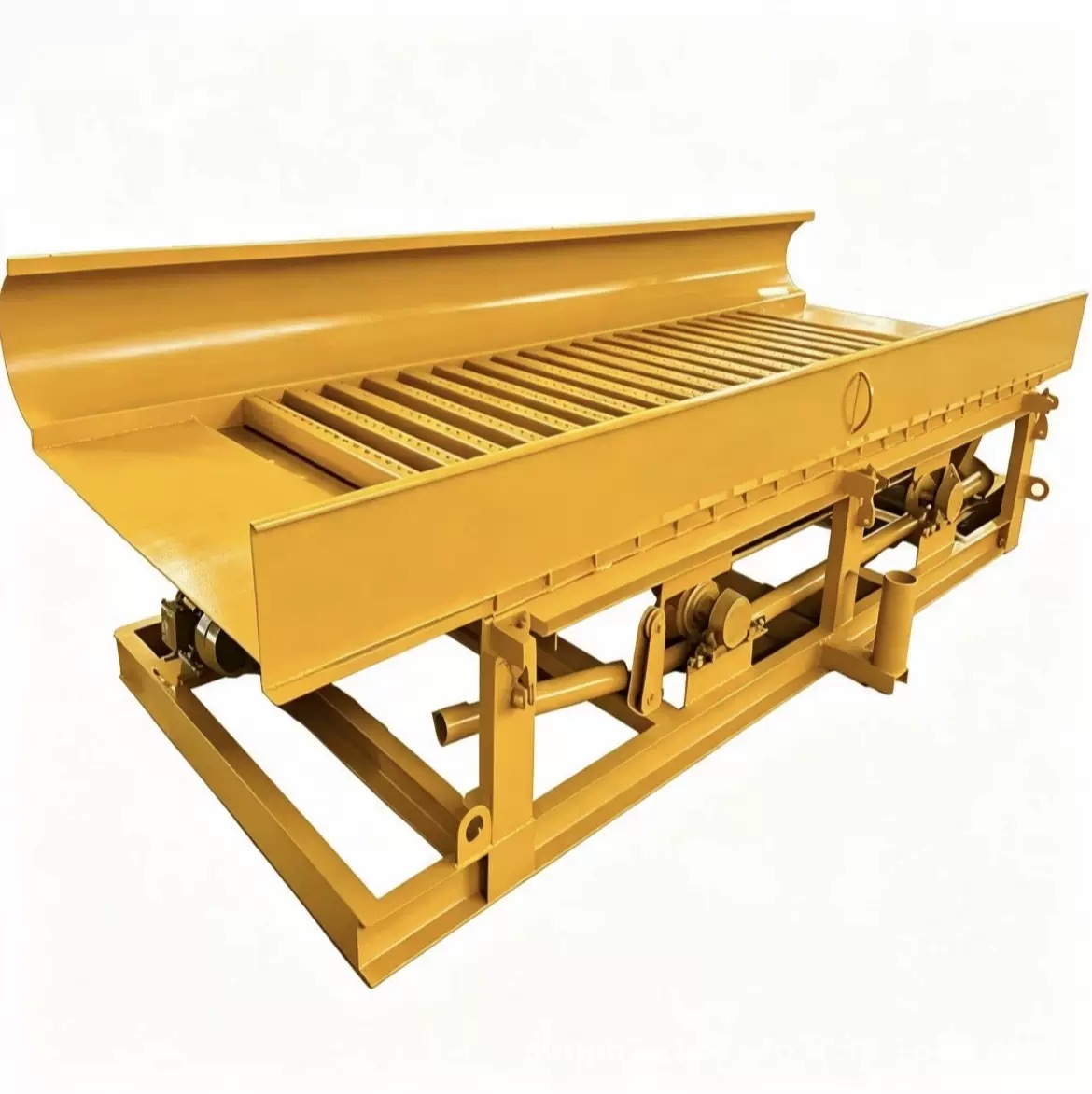

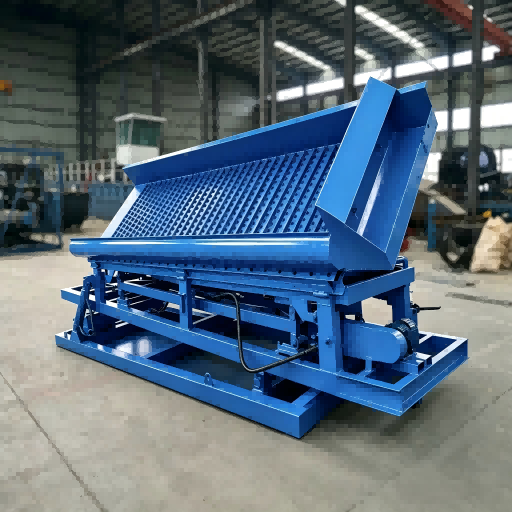

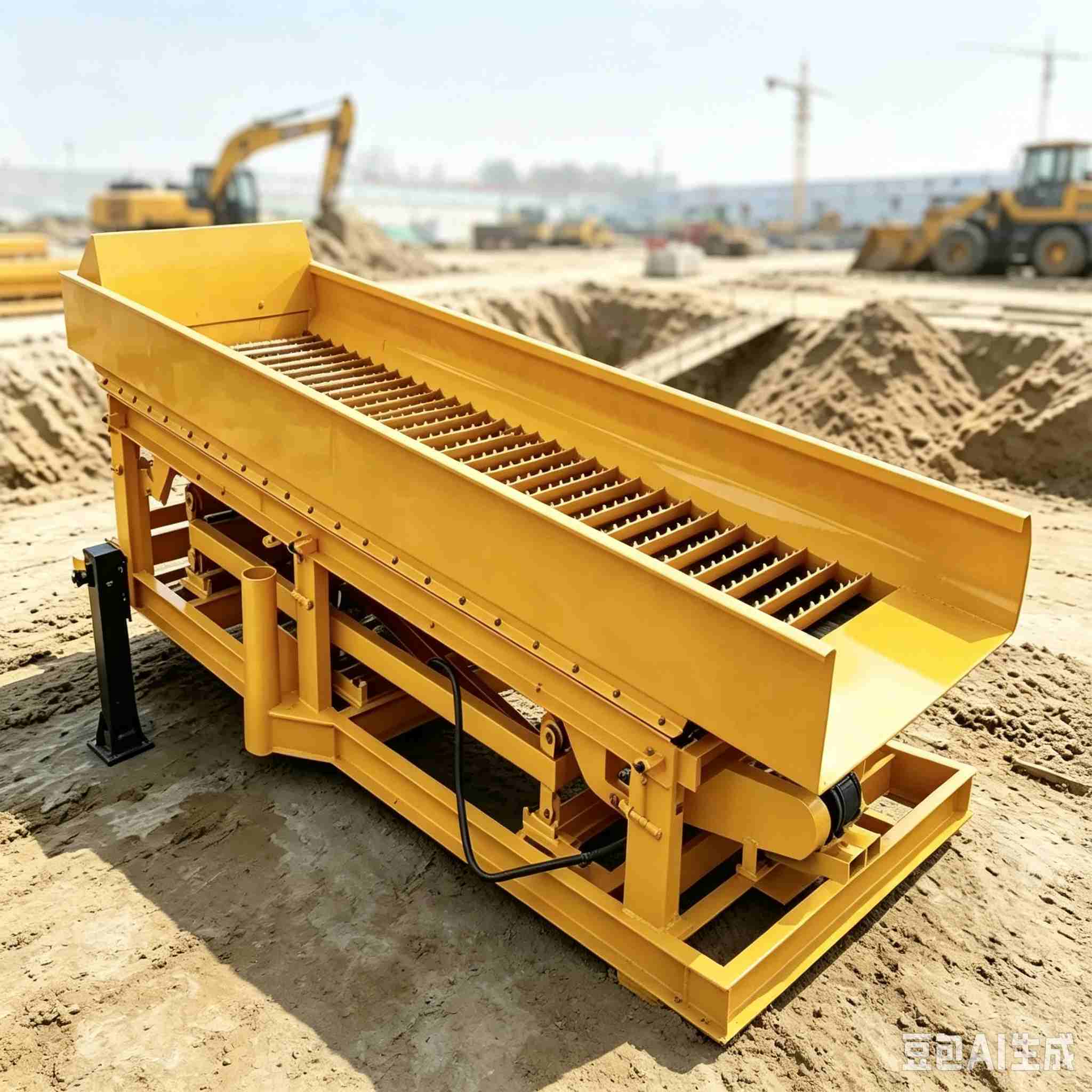

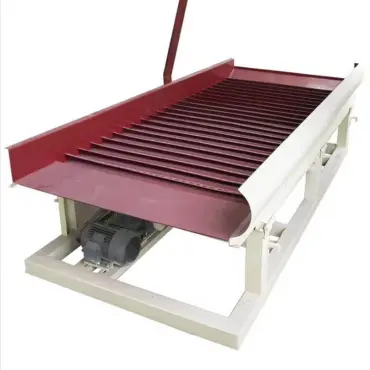

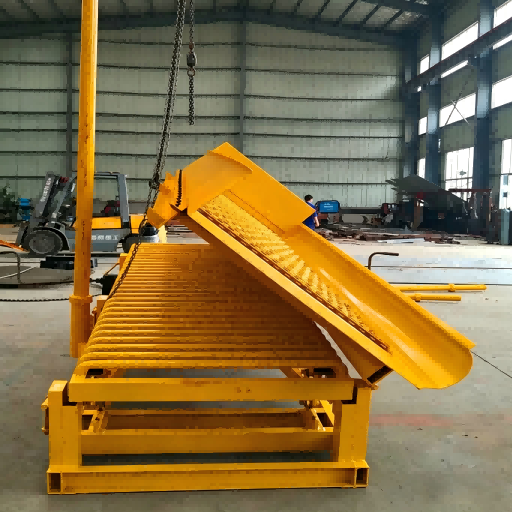

Вибрационный шлюзовой ящик

Вибрационный шлюзовой ящик HUATAO — это решение для гравитационной сепарации, разработанное для добычи россыпного золота, извлечения аллювиального золота и обогащения мелкого золота . Он сочетает в себе основной принцип извлечения золота с помощью обычного шлюза с контролируемой механической вибрацией или пульсирующим движением, поддерживающим активность слоя материала во время обработки.

В отличие от обычного стационарного шлюза, где в зоне извлечения может постепенно накапливаться тяжелый черный песок и мелкие осадки, вибрационный шлюз постоянно перемешивает слой материала. Это помогает уменьшить уплотнение и забивание, позволяя тяжелым частицам золота оседать в потоке пульпы, в то время как более легкая пустая порода продолжает движение вниз по течению.

Данное оборудование подходит для использования в качестве автономного вибрационного шлюза для золота , а также в составе комплексной системы извлечения золота, соединенной с барабанным грохотом, вибрационным ситом, скруббером, драгой, бункером или установкой для промывки россыпного золота .

Как работает вибрационный шлюзовой ящик?

Основной принцип разделения остается неизменным — гравитационное концентрирование.

Золото имеет значительно более высокую плотность, чем большинство распространенных песчаных, гравийных и пустых пород. Когда золотосодержащая суспензия попадает в шлюз, вода уносит более легкие частицы вниз по течению, в то время как более тяжелые частицы имеют большую тенденцию оседать в зоне извлечения.

Разница заключается в том, что вибрационный шлюз добавляет механическое движение к поверхности извлечения.

Периодическая вибрация или пульсация перемешивает слой материала, предотвращая чрезмерное накопление песка и тяжелых минералов. Это создает более активную среду для сепарации и может быть особенно полезно при переработке сырья, содержащего мелкое золото, черный песок или другие концентраты тяжелых минералов.

Точная эффективность извлечения зависит от характеристик исходного сырья, степени высвобождения золота, гранулометрического состава, концентрации суспензии, расхода воды, угла установки и условий эксплуатации. Поэтому вибрационный шлюз следует выбирать и настраивать в соответствии с фактическими характеристиками месторождения, а не полагаться на единые стандартные параметры.

Улучшенная добыча чистого золота

Одна из главных причин, по которой стоит рассмотреть возможность использования вибрационного шлюза, — это извлечение мелкого и чешуйчатого золота.

В обычном статическом шлюзе чрезмерное накопление тяжелых минералов может занимать доступное пространство для улавливания. Если поверхность для извлечения уплотняется, у мелкого золота может быть меньше возможностей осесть в нижнем слое.

Вибрационное воздействие способствует поддержанию более рыхлого и динамичного слоя материала. Это может улучшить условия для миграции мелких частиц через более легкий материал и их улавливания в зоне извлечения.

Для месторождений, содержащих смесь крупного золота, мелкого золота и черного песка, участок извлечения может быть спроектирован с использованием различных типов матов и рифлей. Более крупнозернистая зона улавливания может задерживать более крупные частицы золота, в то время как в последующих участках можно использовать более мелкие материалы для извлечения более мелких частиц.

Для получения особо мелкого золота вибрационный шлюз также может использоваться в качестве предварительной обработки перед центробежным концентратором, вибростолом или другим вторичным оборудованием для обогащения .

Конструкция, предотвращающая уплотнение и засыпание песком.

Уплотнение материала является одной из эксплуатационных проблем, связанных с традиционными стационарными шлюзовыми системами.

Когда в шлюз попадает большое количество тяжелых минералов, в зоне извлечения может постепенно накапливаться плотный материал. Чрезмерное накопление может повлиять на поток воды и уменьшить доступное пространство для улавливания.

Вибрационная конструкция предназначена для непрерывного перемешивания слоя материала и уменьшения склонности зоны восстановления к сжатию.

Благодаря этому оборудование особенно подходит для обработки отложений, содержащих:

• Чистое золото
• Золотистые хлопья
• Черный песок
• Концентраты тяжелых минералов
• Мелкий аллювиальный песок
• Глинистый аллювиальный материал после надлежащей промывки
• Золотосодержащие отходы

Однако для липких или богатых глиной отложений по-прежнему важна надлежащая промывка и очистка на входе. Вибрационный шлюз является скорее устройством для извлечения, чем заменой надлежащей подготовки сырья.

Подходит для россыпной и аллювиальной золотодобычи.

Вибрационный шлюзовой ящик HUATAO предназначен для различных масштабов добычи россыпного и аллювиального золота .

Для небольших горнодобывающих предприятий его можно установить за бункером или классификатором для обеспечения непрерывного гравитационного извлечения.

Для мобильных операций вибрационный шлюз может быть интегрирован в компактную золотодобывающую установку, оборудование которой необходимо транспортировать между горнодобывающими участками.

При проведении дноуглубительных работ его можно устанавливать после земснаряда или системы перекачки песка после соответствующей классификации и распределения подаваемого материала.

Для промышленного применения несколько вибрационных шлюзовых установок могут быть сконфигурированы параллельно или интегрированы в более крупную установку для промывки россыпного золота , в зависимости от требуемой производительности.

Типичные области применения включают:

• Россыпная добыча золота
• извлечение россыпного золота
• добыча золота в реках
• добыча золота методом драгирования
• Мелкомасштабная добыча золота
• Кустарная и мелкомасштабная добыча полезных ископаемых
• Извлечение золотосодержащих отходов
• Мобильные установки для промывки золота
• барабанных промывочных установок
• Вибрационные установки для промывки сит
• Вторичные схемы концентрации золота

Интеграция с установками по промывке золота

Вибрационный шлюзовой ящик не обязательно должен работать как автономное устройство.

Оно может являться частью полного технологического процесса, например:

Бункер → Гроуловитель → Барабанный грохот / Вибрационный грохот → Вибрационный шлюз → Очистка концентрата

Для отложений, содержащих глину или липкие вещества, перед установкой можно добавить скруббер:

Бункер → Скруббер → Барабан → Вибрационный шлюз → Вторичная концентрация

Этап предварительной сортировки важен, поскольку избыток крупнозернистого материала может снизить эффективность гравитационной секции извлечения. Правильная классификация позволяет вибрационному шлюзу сосредоточиться на том диапазоне размеров частиц, для обработки которого он предназначен.

Для схем с более высоким коэффициентом извлечения концентрат, собранный из вибрационного шлюза, может быть дополнительно улучшен с помощью такого оборудования, как центробежный концентратор или вибростол .

Комплектация спасательного мата и винтовки

Поверхность для восстановления является важной частью системы вибрационного шлюза.

В зависимости от характеристик корма, компания HUATAO может предложить различные комбинации:

• Резиновый коврик для восстановления золота
• Сливной ковёр
• Винтовки из перфорированного металла
• Резиновые винтовки
• Рифленые поверхности для восстановления
• Секции для установки ловушек по индивидуальному заказу

Цель использования рекуператоров заключается в создании подходящих зон с низкой скоростью потока и турбулентными условиями, где тяжелые частицы могут оседать, в то время как более легкий материал продолжает выноситься наружу.

Настройки можно регулировать в соответствии с ожидаемым размером частиц золота и минеральным составом.

Для потока, содержащего как крупное, так и мелкое золото, многоступенчатая поверхность извлечения может обеспечить различные условия улавливания по всей длине шлюза.

Регулируемые условия эксплуатации

Эффективность работы вибрационного шлюза зависит не только от вибрации.

Операторам следует учитывать взаимосвязь между:

Скорость подачи + Расход воды + Концентрация суспензии + Угол затвора + Вибрация + Размер частиц подаваемого раствора

Угол установки и расход воды следует регулировать в соответствии с фактическим обрабатываемым материалом.

Более низкая концентрация исходного сырья может обеспечить лучшую расслоенность в некоторых областях применения мелкодисперсного золота, в то время как более высокая концентрация исходного сырья может быть подходящей для конкретных производственных условий.

Интенсивность вибрации и рабочая частота также должны соответствовать конструкции машины и характеристикам подачи материала.

Вместо того чтобы максимально усиливать вибрацию, цель состоит в создании стабильного движения, которое поддерживает активность слоя материала, не нарушая при этом процесс восстановления.

Компактная конструкция и простота в обслуживании.

Вибрационный шлюзовой ящик имеет относительно простую механическую конструкцию по сравнению с более сложным оборудованием для концентрирования.

К основным компонентам обычно относятся:

• Секция подачи
• Шлюзовой канал
• Спасательный коврик или система винтовок
• Гибкая или износостойкая нижняя пластина
• Вибрационный механизм
• Приводной двигатель
• Опорная рама
• Система водоснабжения

Изнашиваемые детали и рециркулирующие среды могут быть осмотрены и заменены в соответствии с условиями эксплуатации.

Модульная конструкция также делает оборудование пригодным для мобильных горнодобывающих проектов, где транспортировка, установка и техническое обслуживание должны оставаться практичными.

Вибрационный шлюзовой ящик против обычного шлюзового ящика

В традиционной стационарной золотопромывочной машине для улавливания тяжелых частиц основное внимание уделяется потоку воды, силе тяжести и системе рифлей/матов.

Вибрационный шлюзовой ящик добавляет механическое движение в процесс извлечения.

Основные различия заключаются в следующем:

Выбор между ними зависит от размера месторождения, перерабатывающей мощности, доступной мощности и целевого показателя извлечения.

Технические характеристики

Поскольку вибрационные шлюзовые лотки обычно изготавливаются на заказ в соответствии с технологическими требованиями, компания HUATAO рекомендует подтвердить следующие параметры перед началом производства.

Некоторые представленные на рынке коммерческие конструкции вибрационных шлюзов используют приблизительно 28–30 циклов в минуту, с производительностью около 20–40 м³/ч в зависимости от размера и конфигурации машины. Эти цифры следует рассматривать как справочные данные для конкретных моделей, а не как универсальные технические характеристики.

Почему стоит выбрать вибрационный шлюз HUATAO?

Компания HUATAO специализируется на разработке практичного горнодобывающего оборудования и решений для защиты от износа в различных областях переработки полезных ископаемых.

В проектах с использованием вибрационных шлюзов мы можем оказать поддержку клиентам, предоставив оборудование нестандартных размеров, выбрав циркуляционную среду для извлечения полезных ископаемых и интегрировав технологические процессы в соответствии с реальными условиями добычи.

Перед началом производства, при необходимости изменения размеров или схемы подключения, могут быть предоставлены технические чертежи для подтверждения.

Для заказчиков, строящих полноценную установку по извлечению россыпного золота, вибрационный шлюз может быть спроектирован в соответствии с оборудованием, используемым на предыдущих этапах добычи, включая барабанные грохоты, вибрационные грохоты, скрубберы, бункеры и дноуглубительные системы.

Цель состоит не просто в поставке вибрационного оборудования, а в создании секции рекуперации, которая бы соответствовала всему технологическому процессу заказчика.

Запросить ценовое предложение

Если вам требуется вибрационный шлюз, пульсационный шлюз или оборудование для извлечения мелкого золота , пожалуйста, пришлите нам следующую информацию:

• Тип месторождения золота
• Россыпной, аллювиальный или хвостохранилищный материал
• Требуемая вычислительная мощность
• Максимальный размер корма
• Ожидаемый размер частиц золота
• Состав: глина или липкое вещество.
• Доступный источник водоснабжения
• Имеющийся источник питания
• Существующий грохот, сито, скруббер или земснаряд
• Необходимые размеры шлюза
• Условия установки

На основании этих данных компания HUATAO может порекомендовать подходящую конфигурацию вибрационного шлюза, среду рекуперации, схему работы и вспомогательное оборудование .
